解析，凌犀機器視覺在某企業智能調試中的實踐！
基于透明工廠一體化設備de凌犀機器視覺系統，在挖機智能調試中的實踐
科技發展時代，機器視覺在智能工廠中扮演著重要的角色，可以有效增加產能、提升產品合格率。機器視覺系統的檢測精度高，可以快速獲取大量信息且自動處理，將"人眼+簡單工具"的檢測模式升級為高精度快速的自動檢測結果。
機器視覺廣泛應用到各行各業。尤其在加工生產行業中，機器視覺發揮了不可取代的作用。由于機器視覺采用工業相機結合智能的軟件算法，使其具備多種功能。例如：對工件外觀檢查、工件尺寸測量、條形碼/二維碼的讀取、工件位置的獲取等。利用這些功能，我們開發出適用于各種生產制造環節的解決方案，并大量應用到實踐當中。
但是在實際實踐過程，工廠生產和質量檢測過程中機器視覺的部署卻面臨很多的挑戰，從而導致即使部署了機器視覺，卻無法實現期望功能的局面。例如：1.、數據不出廠，而模型的開發卻在云端，導致模型沒有合適的數據進行訓練；2、模型部署在現場，數據也在現場，而工廠內卻缺乏人工智能的專業人才去對數據進行處理，對模型進行調優。因此還需要額外安排專業人士到現場去完成任務，這就導致效率低下，成本也提高了不少。
基于實踐存在的問題。本文介紹一種采用透明工廠一體機在工業現場部署機器視覺，去識別挖機運行位置中的應用。希望通過對本次實踐的闡述能讓大家了解一種新的產品形態，如何幫助項目現場完成機器視覺系統的模型部署和數據標注以及調優，整個過程均通過遠程實施。

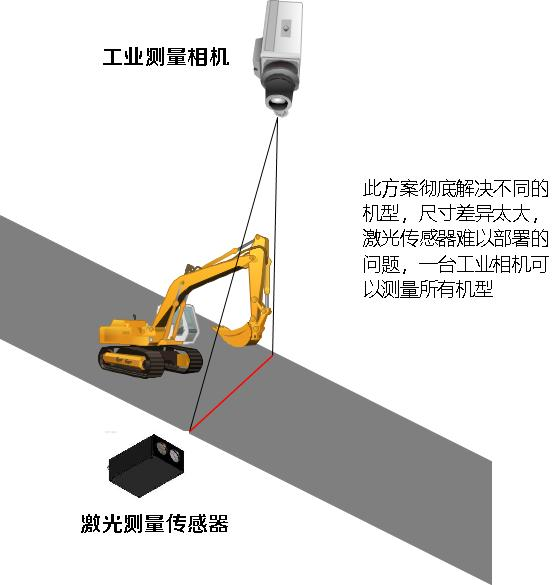

本項目的需求如下：如下圖所示，在挖機運行過程中需要測試其行走是否出現偏移（即往左偏或者往右偏）。
我們的方案如下：測試區域起點、終點分別部署工業檢測相機，使用機器視覺技術，和光電傳感器，光電傳感器探測車輛到達終點，通知工業相機采集車輛到達終點時照片，利用機器視覺技術精準測量車輛相較中心點的距離，自動計算偏移量。
該方案通過機器視覺實現的難點在于：1、需要工業相機能夠識別監測區域的邊緣，中心點和挖機輪廓的邊緣。2、需要工業相機能夠自動識別挖機的型號，從而知道該挖機的尺寸參數，運行速度參數等。3、需要能夠判斷出挖機是否偏離了中心點。
具體實施步驟如下：
1、對挖機邊緣和區域邊緣進行標注，從而讓機器視覺識別程序能夠自動識別出機器的邊緣。我們通過在現場部署一體機以及在挖機的前后左右四個位置部署攝像頭，在軌道的起始點和終點也部署攝像頭，在遠端進行的數據標注挖機的邊緣和軌道的邊緣的方式完成這個步驟。
2、對于挖機的型號進行識別，該步驟通過對機身的二維碼進行識別獲得，并結合第一步的標注對整個標注點和實際尺寸進行實際的尺寸匹配，從而使得標準點和實際尺寸能夠一一對應。
3、在挖機啟動前標注邊緣的位置，以及測量邊緣與區域邊緣的距離，在挖機運動到終點時再次測量挖機邊緣和兩側區域的距離。經過對比可以實現運行時偏移量的測算。

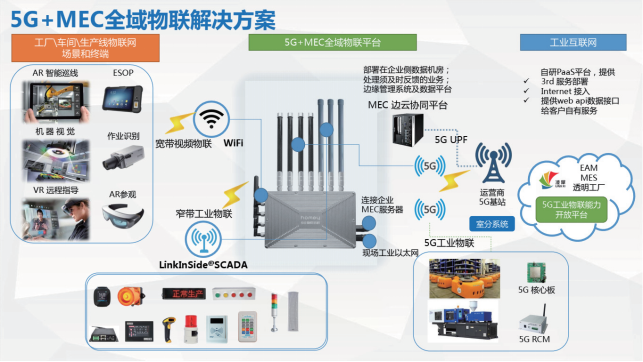

整個部署和調試過程如下圖所示：攝像頭部署在軌道側，數據通過攝像頭回傳到一體機，一體機部署在工業現場，一個一體機可以帶16路高清攝像頭，完全滿足現場要求，數據采集到一體機本地進行存儲，AI工程師通過5G網絡和VPN訪問工業現場的一體機，從而能夠進行實時的數據標注和模型調優，模型開發在AI 工程師本地完成，完成后部署到一體機的模型訓練環境進行訓練，訓練成熟的模型發布到AI云上，供現場更新和使用。
透明工廠一體機
-為智能工業互聯而生。一機解決工業現場智能互聯
深入制造業的核心痛點（集成難、運維成本高），回歸制造業的核心價值（提升OEE/OPE，MTTR向下/MTBF向上）。
工業級CPE
融合5G+MEC | 運營商入網認證
內置三大平臺
工業物聯平臺 | 智能制造平臺 | 邊緣智能平臺

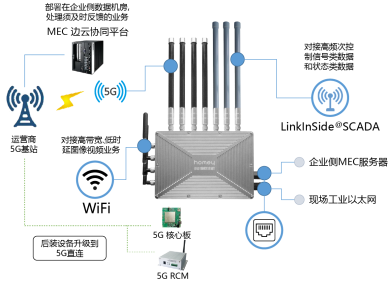

系統架構圖
系統架構（如圖1所示）
1、工業物聯平臺
（1）無線SCADA：8通道全雙工擴頻通信，毫秒級時延，連接短字節、高頻次、廣分布的采集和控制類終端；
（2）Wi-Fi：外置高增益天線 ，覆蓋半徑可達50m，用于對接視頻交互類終端?？赏瑫r(shí)連接32個終端；
（3）5G：自研高性能模塊，下行2Gbps，上行630Mbps，支持全網通，用于進行現場協同、邊云協同、現場和駕駛艙協同。
2、智能制造平臺
（1）內置呼美（安燈）系統；
（2）內置透明工廠系統；
（3）支持3rd…智能制造系統部署；
（4）只需1套設備，解決5M1E的管理，開箱即用；
（5）高性能4核…CPU處理平臺；
（6）自研數據優化處理算法，保障系統流暢運行；
3、AI計算平臺
（1）機器視覺離崗報警、設備狀態推送；
（2）振動監測預測性維護PHM；
（3）AGV視覺導航，叉車自動駕駛；
（4）AOI質檢、表面缺陷檢測算法；
（5）機器視覺作業規范檢測報警，產量統計；
（6）4核高性能處理器；
（7）8GB內存，128GB系統盤；
（8）內置1TB固態硬盤，數據存本地，隨時調檔；
（9）自研容器化服務部署平臺；
（10）支持3rd…AI模型部署。
這樣通過一體機實現了機器視覺系統的現場部署和遠程調試，整個過程除了安裝人員到現場外，AI工程師不需要到現場，從而極大地提升了AI工程師的工作效率，并且通過一體機完成了模型的實時調優，現場的工作效率也得到了極大的提升。
